產品中心

FC螺旋分級機

螺旋分級機工作原理

螺旋分級機是借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，從而進行機械分級的一種選礦設備。

FC螺旋分級機適用于細粒分級，洗砂。砂漿從位于沉降區中部的進料口入水槽，傾斜安裝的水槽下端是砂漿分級沉降區，螺旋低速轉動，對砂漿起攪拌作用，使輕細顆粒泥懸浮到上面，流動溢流邊堰處溢出，粗重顆粒砂沉降到槽底，由螺旋輸送到排料口排出.

螺旋分級機

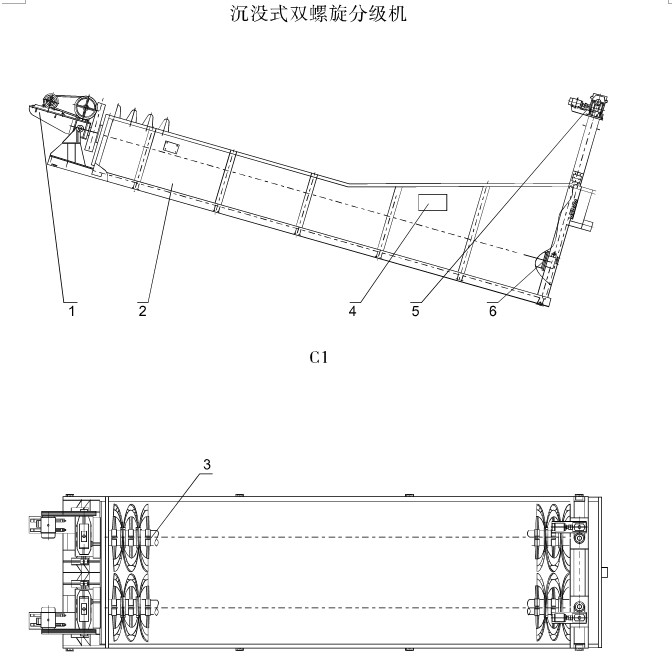

螺旋分級機結構組成

  1. 傳動裝置：包括電機、大小皮帶輪、三角皮帶、減速機及圓柱齒輪。
  2. 水槽。
  3. 螺旋：包括螺旋軸、葉片、襯板。
  4. 進料口。
  5. 提升機構：包括電動機、減速機和一對圓錐齒輪。
  6. 下部支座：下部承軸密封進行了重大改進，實際使用證明比傳統設計壽命長一倍。

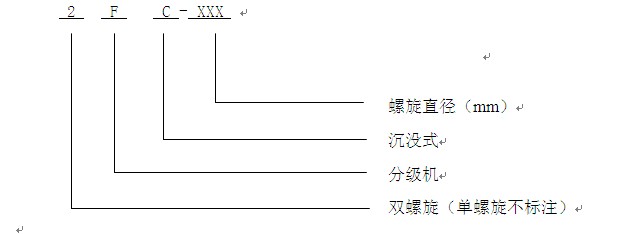

型號說明





技術參數


型號FC-10FC-12FC-12FC-152FC-15FC-202FC-20FC-242FC-242FC-30
規格Φ1000Φ1200Φ1200Φ1500Φ1500Φ2000Φ2000Φ2400Φ2400Φ3000
螺旋直徑（mm）1000120012001500150020002000240024003000
螺旋轉速（r/min）2.5,4,62.5，6，72.5，4，62.5，4，63.6，5.53.6，5.53.653.673.2
水槽長（mm）84008400840010500105001290012900141301413014300
寬（mm）1186137226001664320022004280260051006300
傾斜角14°-18°30’
溢流堰高度631110011001300130018001800200020002000
螺旋提升高度1000140014001800180021002100230023002600
計算生產能力（t/24h）溢流量1201202401853703206404559101410
返砂量216-10001170-16301770-28001140-27402280-54803890-59407780-118806800137002300
外形尺寸（mm）9849×1563×267510371×1534×391210371×2787×391212670×1810×488812670×3368×488815760×2524×534515760×4595×563516710×2926×719017710×5430×799517824×6640×8680
長×寬×高
總量（t）5.4511.119.6115.3227.5295037.265.2884.87
電動機提升用手動Y100L-4Y100L1-4Y100L1-4Y100L2-4Y100L2-4Y112L-4Y100L2-4Y112M-4Y112M-4
2.2KW2.2KW 2臺2.2KW3KW 2臺3KW4KW 2臺3KW4KW2臺4KW2臺
傳動用Y160M-6Y160M2-6Y160M-6Y160M-6Y160M-6Y160L2-6Y180l-4Y200l-4Y225S-4Y225M-4
7.5KW7.5KW7.5KW 2臺7.5KW11KW 2臺22KW18.5KW 2臺30KW37KW2臺45KW2臺

說明訂貨未注明時，螺旋轉速按6r/min供貨訂貨未注明時，螺旋轉速按4r/min供貨 訂貨未注明時，螺旋轉速按3.6r/min供貨

螺旋分級機用途


FC螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級等作業。
